一、簡單介紹
靜臥式拉力試驗機試驗機。外型美觀、結構合理、技術含量高，測力系統采用全電腦控制、它由高精度傳感器及高精度稱重顯示器和彩顯打印，執行機構由液壓系統來完成，它適用廣泛，可用于，鋼纜繩纜、電纜絕緣繩、葫蘆雙鉤滑車組等各類起重工具拉力試驗，還可以為其它器具、線路金具、絕緣瓷瓶串等機械靜荷試驗，安全可靠，使用方便�？梢詽M足拉力試驗的要求它具有以下功能：
1、該試驗機具有力值、靜負荷保持時間均可任意設定
2、自動修正載波動力值，當試驗達到預定時間，計算機會發出指令，自動卸荷。
3、計算機判斷測定數據試驗結果合格與否并由打印機自動輸出試驗要求的全過程。
二、產品概述

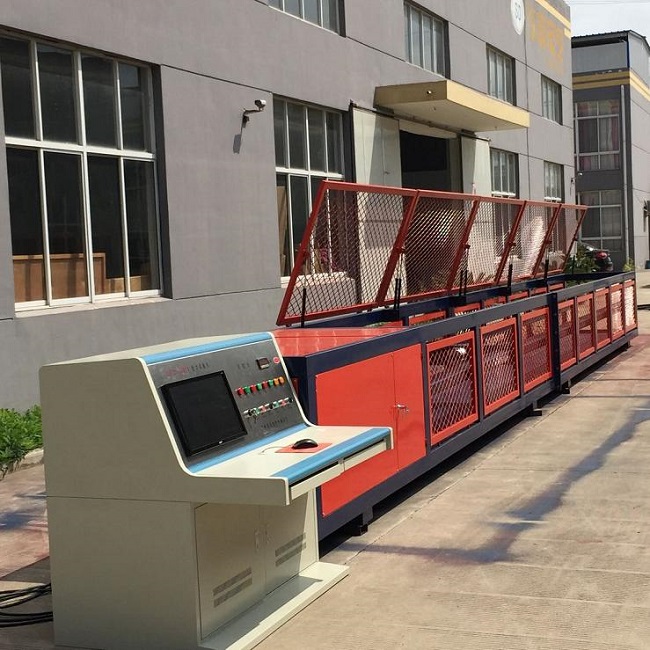

1000KN拉力測試臺是用于試驗金屬，非金屬材料抗拉伸性能的專業測試設備，其測控系統應用世界上最先進的工業控制計算機技術，集信號采集、轉換、處理、數據運算、數據庫管理。測試過程實時顯示及執行元件的控制等諸多功能于一身，可應用于各種拉力測試設備及其它各種測試控制場合。
本系統具有自動化程度高，測試精度高，控制功能強，且操作簡便．人機界面友好，應用本測試系統將極大的提高工作效率。
三、系統主要工作參數
1、系統測試精度：優于1%F.S
2、系統控制精度：優于10%
3、采樣速率：最大可達100Hz
4、最大負荷：1000KN (可定制）
5、電源：三相四線380V
6、液壓系統高壓額定壓力：25MPa
高壓額定流量：0.2L／min
低壓額定流量：4L／min
低壓工作壓力：5MPa
四、工作原理
使用時，將被測件一頭連接測力傳感器，另一頭連接油缸，測試開始時，液壓泵啟動，通過油缸拉伸被測件。傳感器對被測件受力進行測量，將測量信號專用測量?jī)x表輸入工控機，工控機將對所測力值與設定值進行比較。并根據不同的工況要求，控制液壓泵的啟停與轉換。待設定時間一到，由工控機根據被測件受拉伸力后的狀況來判斷被測件合格與否。其間由傳感器信號的采集轉換，數據運算處理由專用儀表完成、液壓泵控制由工控機執行。同時在顯示屏上生動直觀的描繪出被測件的受力曲線，記錄下測試過程的測量數據，并以表格形式存儲起來，使用戶能方便的實現數據的打印及查詢。
五、產品主配件：
1、傳感器：1000KN 一只
2、油缸： 缸徑260mm 一只
3、工控機：兼容機 一臺
4、液壓泵站 一套
六、產品外形尺寸及試驗尺寸（鋼結構框架）：
1、設備外形： 9m*1.4m*1.4m
2、油泵行程： 1m
3、有效行程最大開距： 4.5m
4、移動梁可自行調節： 3.5m
七、控制臺：
1、設備外形： 1.2m*1.05m*1.15m
2、控制臺顯示器： 21寸內置工控機
3、鍵盤 鼠標 232接口及不間斷電源
4、傳感器 1000KN 一只
5、采集表 一塊
注：以上的外形尺寸可根據用戶所需定制！ |
