一、產品特性：
1、電纜故障測試儀采用工控嵌入式計算機平臺系統，工業級使用環境，實現極強穩定性。鋰電供電、方便現場測試。
2、電纜故障測試儀采用12.1英寸大屏幕觸摸系統全電腦操作平臺集成化軟件，徹底告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件。
3、采用新的USB通信接口，采集信號穩定，配一款筆記本電腦可實現雙控雙顯，主機可自動選擇最低25MHz、采樣頻率，能滿足不同長度電纜的測試要求，減少了粗測誤差。
4、軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.1米，波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。
5、支持最新開通的3G通信終端或無線上網卡，給用戶現場測試提供及時、準確波形分析和交流指導，使您無憂工作。
6、4G電子盤內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。
7、關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，是同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
8、研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。
9、高壓放電部分三種可供用戶選擇，高頻高壓電源8.9kg替換65kg試驗變壓器和操作箱。
二、測試指標：
1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障、鎧裝電纜短路、架空橋架等。
2、可測量長度已知的任何電纜中電波傳播的速度。
3、可測試電纜走向及埋設深度。
4、顯示方式：12.1英寸工業級液晶屏
5、存儲方式：固定移動兩方式4G/2G
6、測試方法：低壓脈沖法、沖閃電流法、直閃電流法
7、操作方式：觸摸屏、筆操作測試距離：不小于40km
8、最短測試距離（盲區）： 10米
9、精確定點誤差：±0.15m
10、測試誤差：系統誤差小于±1%
11、分辨率：V/50m；V為傳波速度m/μs；
12、軟件游標0.1米。
13、環境溫度 ：-20°C ~ 50°C
14、空氣相對濕度：≤85％RH
15、大氣壓力：86~106KPa
16、海拔高度：2500米以下
17、最大風速：≤ 40m/s
18、基本地震烈度： 8度地震動峰值加速度0.214g
19、污穢等級：IV級
三、系統組成

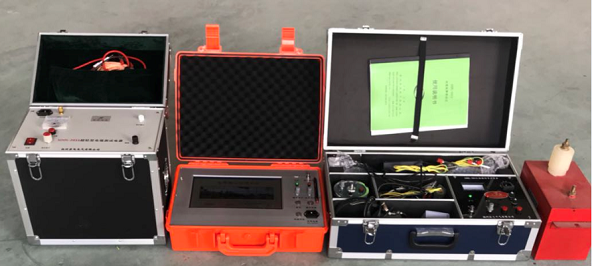

由電纜故障測試系統、測試系統、定點儀、路徑儀，高壓組件組成。
四、功能特點
1、該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障測試，電纜路徑。電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。
2、電纜故障測試儀（脈沖測距儀）：低壓脈沖測距（用于短路、開路故障和電纜全長檢測）、高壓脈沖測距（用于高阻閃絡型和泄漏型故障）
3、定點儀：聲波定點方式，精確定點誤差小于10厘米。
4、路徑儀：由發射器和接收器組成，工作頻率：中頻
5、高壓組件：用于精確定點時和高壓脈沖測距時的高壓信號產生。
五、各部分技術參數
1、SDDL-2013電纜故障測試儀（脈沖測距儀）
產品圖片：
1.1、可測試各種型號35KV及以下電壓等級的銅、鋁芯高、低壓電力電纜的各類故障。傳播速度已經在儀器中預置，包括常見的油浸紙電纜、交聯聚乙烯電纜、不滴流、和聚氯乙烯電纜等四種電纜的電波，具備電波測速功能，用以測出特殊電纜的傳播速度。電纜長度及故障距離的測量均是屏幕直接顯示不需要人工換算。
1.2、可測試各種型號電纜的低阻接地、低阻短路、高阻接地、高阻短路、斷路、高阻泄漏型、高阻閃絡型故障及電纜全長等。
1.3、測量方式：低壓脈沖、高壓閃絡（高壓脈沖電流法）
1.4、測試距離：不小于40km。
1.5、單端盲區距離：＜10米。
1.6、波形采樣頻率： 25MHZ。
1.7、系統誤差：不超過0.1米。
1.8、采用雙豎線光游標，在游標定位后可從屏幕上直接顯示故障點距測試端距離。
1.9、內置鋰電。
2、路徑儀
產品圖片：
路徑信號產生器可產生頻率15KHz、最大幅度30V的斷續正弦波信號，用于尋找電纜路徑。
路徑信號接收器用來接收路徑信號，查找電纜走向和估測電纜埋設的深度。
3、定點儀
產品圖片：
電纜故障定位儀是本公司根據新研究成果而開發的具有高抗干擾性、高靈敏度的電纜故障精確定點測試儀器。本儀器采用低噪聲設計和高性能濾波電路相結合，對各類電纜故障可精確、迅速地進行定點，特別是對交聯電纜和電纜封閉性故障具有獨到的測試效果。
☆ 輸入電阻大于1kΩ
☆ 工作電壓-采用9V疊層電池
工作電流-20mA左右
☆ 耳機采用低阻高級耳機
☆ 重量：2kg(包括探頭，耳機)
4、高壓組件：
產品圖片
4.1、SDSB(JZ)-3/50交直流試驗變壓器
容量：3kVA
輸入電壓：200V
輸出電壓：AC50kV DC70Kv
4.2、SDKZX控制箱
容量：3kVA
輸入電壓：220V
輸出電壓：0~200
4.3、脈沖電容
40kV、1uF
|
