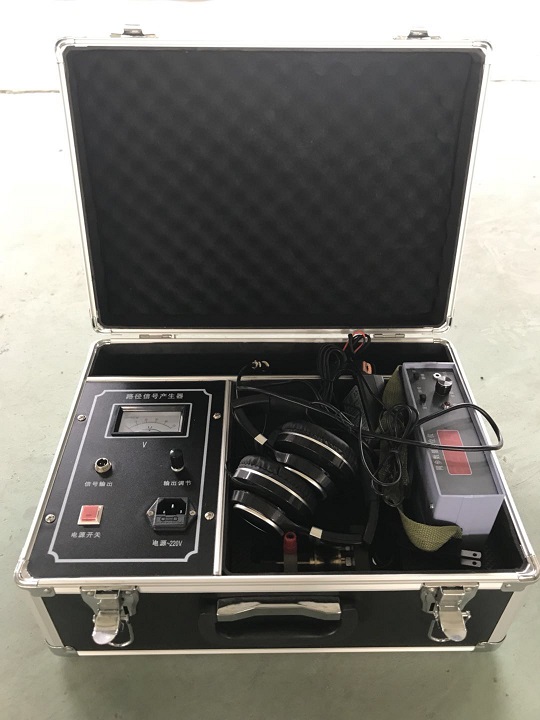

一、數顯同步定點儀、路徑信號產生器簡介
1、、產品用途：
SDDL-2016數顯同步定點儀用于地埋電纜絕緣故障點的精確定位，地埋電纜的路徑探測中接收電磁信號。路徑信號產生器在地埋電纜路徑探測中，給電纜施加15KHz的電流信號。
2、工作原理：
2.1 定點原理：
在地埋動力電纜的一端施加脈沖高壓，使地埋動力電纜的故障點產生放電電弧，放電電弧產生電磁波和振動聲波——聲磁信號，數顯同步定點儀同步接收放電電弧的聲磁信號，根據接收的電磁波和聲波時間差，用數字方式顯示接收機定點探頭到故障點的直線距離，接收機把接收的聲波經放大后送到耳機，用戶依據耳機聽到的放電振動聲音的大小差別，準確判斷出故障點的精確位置。
2.2定點原理
由于定點儀的接收靈敏度很高，在環境噪聲比較大情況下定點時，耳機中的環境噪聲也比較大。在定點接收機中利用放電電弧的電磁波啟動電子開關，當電磁波到達接收機時接通耳機。幾秒鐘后關斷耳機。在放電電弧產生的間歇時間內耳機被關斷――實現了放電電弧產生的間歇時間內的靜噪。
2.3路徑探測原理
在電纜上施加經過音頻調制的15KHz電流信號，在電纜上方用數顯同步定點儀接收機接收15KHz電流輻射的電磁波。經放大、解調后還原出音頻信號送到耳機，用戶依據耳機聽到的聲音變化，可以準確判斷出電纜的埋設路徑。
3、產品技術指標
3.1數顯同步定點儀技術指標
★ 數顯距離：最大99米，最小0.1米。
★ 定點誤差: <0.2米。
★ 電磁通道接收機靈敏度: <5μV。
★ 聲音通道音頻放大器增益: >90dB。
★50Hz工頻抑制度: >40dB。
★電源：7.4V/2.6AH鋰電池
★ 功耗： <120mA (0.7W) 充滿電后可連續工作8小時以上。
★ 工作環境：溫度-10℃—+50℃，濕度80% 。
3.2路徑信號產生器技術指標
★ 輸出功率：負載電阻10歐姆，輸出功率大于60瓦。
★工作頻率：15KHz。
★工作方式：等幅 或 調幅。
★具有自動過熱、過載、短路保護功能。
★電源：AC220V±10%。
★工作環境：溫度 -10℃～+50℃，濕度80%。 |
