一、產品概述

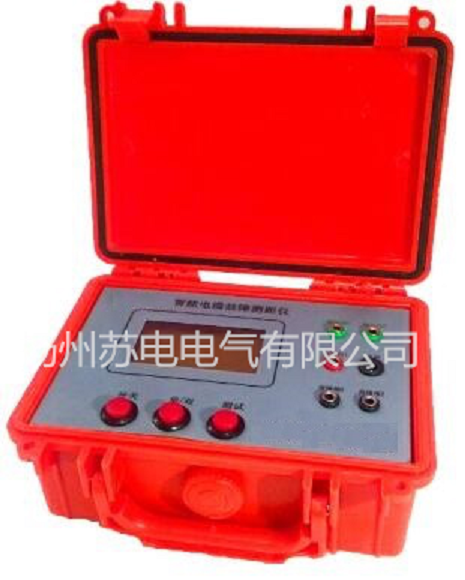

SDDL-2012電纜故障定位智能電橋，以使用歐姆定律原理為基礎，通過巧妙的接線，實現在低電壓的情況下，準確測量高阻和低阻等電纜故障。解決了只有高電壓才能測量高阻故障。本儀器通過使用單端接法和雙端接法的靈活運用，可以測試單相接地故障、相間故障、相間并接地故障、多相故障等多種故障類型。在有良好接地的情況下（接地電阻小于50歐姆），還可以測試只有兩相的電纜故障。本儀器的適用范圍更廣，提高了電橋測試方法測試故障的使用范圍。
電纜故障定位智能電橋通過先進設計，排除交流干擾的前提下，多次測量電壓降和電流、平均計算后，運用比阻法的原理，直接輸出故障距離占全長的比例。用于電力電纜故障點的距離測量，具有測量精度，界面友好，操作簡單等。
SDDL-2012電纜故障定位智能電橋的適用條件：
1. 單相對地低阻、高阻故障；(故障電纜鎧裝連續。)
2. 相間低阻、高阻故障；
3. 多相短路故障。
SDDL-2012智能電纜故障測距儀和低壓脈沖測距儀互相配合，可以很好的解決低壓電纜的故障測距。是目前低壓電纜故障測距的最經濟實惠、有效的測試方法。
SDDL-2012特別適用于施加高壓信號無法放電或放電不充分，無法使用行波法測距的單相接地故障、相間故障（如電纜進水等情況）。
SDDL-2012智能電纜故障測距儀無法測試以下故障：
1. 單相對地閃絡性故障。
2. 單相對地電纜鎧裝不連續故障。
二、功能特點
1. 儀器有單端測量和雙端測量兩種測量方法。適合于所有兩相以上的電纜故障的測量。
2. 單相對地或相間故障，電纜中有兩相良好相時，采用單端測量法。
3. 單相對地或相間故障，電纜中有一相良好相時，采用雙端測量法。
4. 對于相間故障，沒有其它芯線或鎧裝的電纜，可以采用雙端測量法。要求故障相兩端接地非常好，接地電阻小于50歐姆。
5. 大屏幕液晶顯示操作信息，測距精度高，界面友好。
6. 一鍵式自動測試，直接顯示測距的比例信息，簡單易用。
7. 內置恒流源，信號穩定，測距結果可靠。
8. 具有接線錯誤提示功能，防止接線錯誤。
9. 電源管理功能：儀器15分鐘沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。
10. 內置大容量鋰電池，提供可靠的充電方式。
11. 工作時間長，可連續工作8小時以上（電池老化后使用時間會縮短）。
12. 堅固機殼，質輕便攜。
三、技術指標
1. 輸出電壓：≤8V。
2. 輸出電流：0.1A～2A自動調節。
3. 測距精度：誤差≤0.1%。
4. 電源：7.4V，5800mAH可充電鋰電池。
5. 充電器電源: AC 220V±10% 50HZ±2HZ。
6. 體積：主機209mm×146mm×90mm。
7. 重量：主機1.3kg
8. 使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
|
