SDDL-207A手推車一體化電纜故障定位系統是我公司長期致力于電纜測試領域潛心研究，總結現場經驗，將傳統分體式電纜故障測試儀全集成、完全一體化的電纜故障定位系統。該系統電纜故障預定位、路徑測量、埋設深度、精確定位，真正使電纜故障定位系統走向了輕型、便捷、簡單、的道路。整套測試系統廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻電纜故障的探測，是廣大廠礦企業、冶金、石化系統、電廠、幾場、鐵路和供電等部門保障供電的必備設備。
本儀器采用高精度、高穩定度的專用高壓電子元器件和高頻高壓技術，使其整機結構簡單。為了保留人們原來使用變壓器和操作箱產生直流高壓的習慣，本儀器采用人性化設計操作方式，集成微型可靠電路設計。具有安全可靠，目視直觀。
一、產品概述
SDDL-207A 手推車式電纜故障定位系統完全滿足DL/T846-2004《高電壓測試設備通用技術條件》和DL/T474-2006《現場絕緣試驗實施導則》。主要用于低高壓電纜故障測試時沖擊放電和耐壓試驗以及路徑定位。
本裝置集成直流高壓源、儲能電容器、放電球裝置、35kV-2uF和15kV-4uF切換裝置、蓄電池裝置、電纜故障測試儀以及電纜路徑儀合為一體的推車式高端實驗儀器。該設備完全解決傳統實驗裝置的使用方便性、攜帶性、安全可靠性以及郊外無市電等問題。
本儀器采用高精度、高穩定度的專用高壓電子元器件和高頻高壓技術，使其整機結構簡單。為了保留人們原來使用變壓器和操作箱產生直流高壓的習慣，本儀器采用人性化設計操作方式，集成微型可靠電路設計。具有安全可靠，目視直觀。真正做到?jīng)_擊打不壞的效果，還具有自動定時沖擊、手動沖擊和耐壓、儲能容量切換、電纜路徑尋找以及多次脈沖等功能。在郊外無市電情況下，也可以打開蓄電池裝置，正常使用。是目前國內操作最為人性化的推車式電纜故障定位設備，也稱為小型式電纜故障測試車。是我們電力電纜故障檢測夢寐以求的理想產品。
二、主要性能特點：
★ 高壓脈沖輸出均勻、可控；

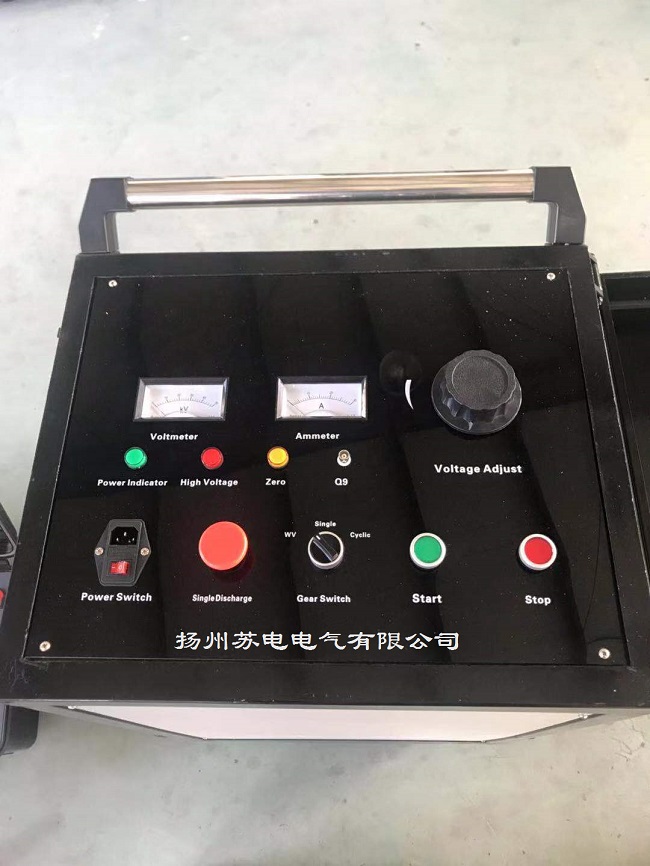

★ 具有電壓雙1.5級指針表顯示，直觀明朗，沖擊放電過程一目了然；
★ 高壓側電壓計量，實時精確；
★ 具有零位啟動保護功能，安全可靠；
★ 獨特高壓測量設計，在停止?fàn)顟B(tài)下，可以監測到脈沖電容儲存電壓大�。�
★ 放電時間可以選擇定時和手動兩種模式；
★ 具有直流耐壓功能；
★ 內部安裝高精度測試電纜故障采樣波形模塊和多次脈沖模塊；

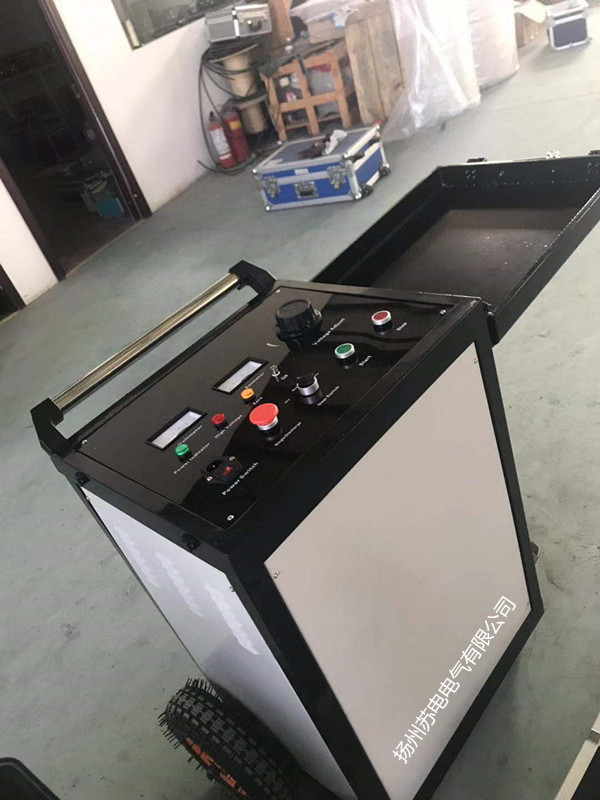

★ 人性化設計手推車，方便移動；
★ 內部安裝大容量鋰電池，可以供高壓、主機、路徑三大模塊正常使用；
★ 35kV-2uF和15kV-4uf兩種模式選擇；
★ 內部具有消音發電裝置，減少對初學者恐懼心理；
三、系統用途：
準確快速檢測35KV及以下電壓等級電力電纜的主絕緣故障;校準電纜長度;精確探測電纜埋設走向及深度。
1、系統配置：
電纜故障測試系統產品名稱規格型號數量備注
電纜故障閃測儀SDDL-207A1臺多次脈沖
附件
含:電纜故障定點儀 1套；電纜路徑儀 1套；放電取樣器、放電棒、放電球間隙、成套專用測試線1套
直流高壓電源SDDL-2016 1臺
高壓電容 1臺
三、系統主要技術參數：
1) 工業計算機控制，觸摸式操作方式，抗干擾能力強；
2）系統功能：故障距離測量、故障點定位、傳播速度測試、電纜路徑查找、埋設深度探測；
3）測試方式：低壓脈沖、閃絡法、音頻法、聲磁同步法、谷值法、峰值法、電磁感應法等；
4）測試范圍：測試距離：30km，探測深度：2-5m；
5）測量精度：粗測誤差：±10m（絕對值）或1%（相對值），精測誤差：±0.2m（定點、路徑、深度）；
6）采樣頻率：200MHz，最小分辨率0.5m（100m/us）
7）采樣方式：全自動連續采樣，決不漏掉任何一次放電波形
8）低壓脈沖：寬度：自適應 幅度：400Vpp
9）輸出功率：路徑功率：100W
10）沖擊高壓：0～35kV
11）短路電流：0～320mA
12）燒穿功率：0～1225J
四、系統組成部件技術說明
1、電纜閃測儀
主要功能：
12寸工業級計算機控制、觸摸式操作方式；
XP操作系統，可視無線專家指導，4G網絡；
具有測距、測速等功能；
200MHz采樣頻率，最小分辨率0.5m（100m/us）
全自動連續采樣，決不漏掉任何一次放電波形；
測試方法：閃絡取樣、低壓脈沖取樣
主要技術指標：
脈沖幅度：400Vpp
測量距離：Smax：30km Smin：5m
測量誤差：粗測絕對誤差：±10m 粗測相對誤差：±1％
(DL/T849.1-2004規定不超過±(1%L+20)m 其中：L為電纜長度)
供電方式：內置12V/10Ah直流電源，可連續工作4小時也可外接AC 220V 50Hz電源
2、附件
2.1、電纜故障定位儀
用途
電纜故障定點儀是利用聲學的方法確定動力電纜故障點。借助于沖擊放電發生器產生電子閃絡。該電子閃絡波的聲磁信號經相應探頭拾取并放大,由聽覺和視覺判斷。來確定故障點的精確位置，即完成電纜故障點粗測范圍內的精確定位任務。
性能指標：
（1）可同步接收故障點放電時產生的聲波和電磁波，用于確定電纜故障點位置。
（2）放大倍數，50萬倍。
（3）工作電壓：±9V±20%
（4）靜態電流：＜10mA
（5）接收信號：故障點放電時的振動和磁場信號
（6）輸出阻抗：350Ω
（7）定位精度：0.2m
2.2、電纜路徑測試儀
用途：電纜路徑儀是用于在一定范圍內準確探測地埋電纜走向位置及埋設深度的專用儀器；路徑探測由路徑信號發生器和路徑信號接收器（電纜故障定點儀）配合測試完成；通過它們之間的配合使用操作，在大概的電纜埋設范圍內，對電纜路徑精確定位。
主要組成
路徑探測主要由路徑信號發生器和接收器組成
指標參數
a) 工作方式：繼續方波信號
b) 輸出信號：音頻
c) 接收信號：音頻
d) 工作電源：220V（1±10%） 50Hz（1±5%）；
f) 輸出功率：100W；
3、直流高壓電源
產品概述：
本電源采用高精度、高穩定度的專用高壓電子元器件和高頻高壓技術，使其整機結構簡單，重量超輕。為了保留人們原來使用變壓器和操作箱產生直流高壓的習慣，本電源采用人性化設計操作方式，安全可靠。真正做到?jīng)_擊打不壞的效果，高壓對地短路也可正常工作。是目前國內重量最輕、容量任意組合、操作最為人性化的便攜式直流沖擊高壓設備。
主要性能特點：
★ 具有過流、過壓、過熱自動保護功能；
★ 沖擊放電均勻，放電快慢可控；
★ 超強的短路保護功能，可以使高壓輸出直接對地短路工作；
★ 具有電流、電壓雙1.5級指針表顯示，直觀明朗，沖擊放電過程一目了然；
★ 高壓側電壓計量，實時精確；高壓端串接微安表可當直高發使用；
★ 具有零位啟動保護，安全可靠；
★ 獨特的自放電設計，只要切斷高壓輸出，自身高壓就為零；
★ 獨特高壓測量設計，在停止?fàn)顟B(tài)下，電壓表可實時指示電容電壓；
主要技術指標：
★ 沖擊高壓： 35kV可選
★ 短路電流：320mA
★ 高壓分壓：電壓精度1.5級 ,
★ 外接電容：2μF
★ 沖擊時間：1～8秒
★ 沖擊功率：400W
★ 過溫保護：85℃
★ 體 積：400L×310W×320H
★ 重 量：12kg
★ 工作電源：AC 220V±10% 50Hz±2Hz
★ 環境溫度：-20～+50℃
4、高壓電容
功能特點：
主要用于各種電纜的所有高阻故障的粗測。
主要用于各種電纜所有類型故障的精確定位。
脈沖貯能電容采用特殊高壓工藝，體積小巧，安全可靠。
技術指標：
電容容量：2μF (1±10％)/35kV；
損 耗 質：不大于0.006（1kHz）
絕緣電阻：RC大于7500MΩ·uF
極間耐壓：1.1-1.5Un·2s 極對殼：2Un·2s
環境溫度：-25-40℃ 海拔：1000m
五、裝箱清單
１、推車式電纜故障定位系統………………………………１臺
2、高壓輸出線10米………………………………………1根
3、透明接地線1.5米………………………………………4根
4、電源線……………………………………………………1根
5、保險絲10A………………………………………………5個
6、放電棒……………………………………………………1根
7、單Q線……………………………………………………1根
8、路徑輸出線....................................2根
9、高壓短接線....................................1根
10、線包..........................................1個
|
