| 全集成電纜故障定位系統生產廠家
|
 |
|
 |
|
瀏覽次數： |
|
|
 詳細介紹 |
一、產品簡述：
SDDL-208全集成電纜故障定位系統生產廠家揚州蘇電電氣有限公司生產，該設備是SDDL-207定位系統的升級設備。除了具有SDDL-207定位系統的所有功能優勢外，還增加了自動放電高壓定位功能、無損快測定位功能、電纜耐壓試驗功能、高阻故障降阻燒穿功能等，可以自動識別外接附件，無論您在現場遇到多么復雜的電纜故障，設備都為您集成配置了相應的測試設備，選擇適合的方法，即可快速輕松的為您解決所有故障。
SDDL-208全集成電纜故障定位系統長期致力于電纜測試領域潛心研究，總結現場經驗，將傳統分體式電纜故障測試儀全集成、完全一體化的電纜故障測試定位系統。該系統電纜故障預定位、路徑測量、埋設深度、精確定位，真正使電纜故障測試走向了輕型、便捷、簡單的道路。整套測試系統應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測，是廣大廠礦企業、冶金、石化系統、電廠、幾場、鐵路和供電等部門保障安全供電的必備設備。
二、產品特性：

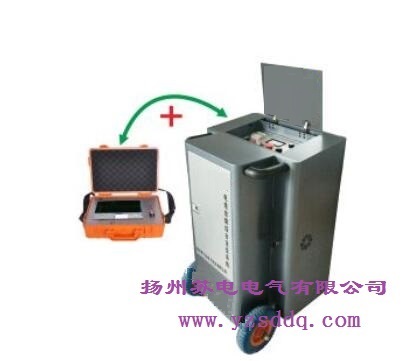

u 全集成手推車結構——將傳統電纜故障測試儀主機、多次脈沖產生器、路徑儀、脈沖變壓器、高壓操作箱、脈沖電容等六大件高度集成，真正實現了輕型、便捷！
u 接線簡單，方便可靠——儀器只留輸出接口。避免了傳統儀器因繁瑣接線導致無法測試甚至損壞儀器的可能。
u 測距方法全面——低壓脈沖法，高壓沖閃法，弧反射法、跨步電壓發任意定制。
u 測距軟件支持多相波形對比——可以對多達12條波形進行同屏對比，極易發現隱含故障點。
u 一鍵測距——無需分析波形，只需點擊自動測距按鈕，直接得到電纜全長和故障距離。
u 支持遠程測試服務——如果測試現場遇到問題，通過本設備可以與本公司的遠程服務中心聯機，實現遠程協助測試，實時解決客戶在測試中遇到的各種疑難問題。
u 高壓自動放電，安全放心——儀器自帶安全自動放電機構。避免用戶直接手動操作高壓而帶來的潛在危險。
u 全部測試過程無需220V電源——設備內置充電電源，支持4小時連續高壓沖擊操作。
u 全密封球隙——方便近端故障定位。滿足各種高低壓電纜的測試要求。
u 雨雪等極端天氣室外仍可正常測試——無氣候條件限制，能夠在最短時間內恢復供電。
u 人身安全保障——高壓設備與低壓設備之間無線通信，杜絕因頻繁調節高壓導致測試人員遭受電擊的事故隱患！
u 高低壓電纜故障通用——兩種儲能電容配置既保證不對低壓電纜造成二次損壞，又能很好解決高壓電纜的接頭進水故障。
u 可靠的固態硬盤——海量固態硬盤支持多達上億波形的存儲。
u 高分辨率支持——采用最新的FPGA+NAD并行采樣技術，實現高達450MHz的采樣頻率。
u 內置自動匹配路徑發射機——內置10W自動輸出阻抗匹配路徑發射機。
三、產品適用場所：
供電系統（供電局等），發電輸電系統（電廠等），煤炭開采（煤礦等），石油化工系統，冶金制造（鋼鐵廠等），交通運輸（幾場、鐵路等），大學及科研院所，其它廠礦企業。
四、產品測試范圍：
l 可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
l 可測試鐵路通信控制電纜、路燈電纜、幾場信號電纜的各類故障。
l 可測量長度已知的任何電纜中電波傳播的速度。
l 可測量電纜故障故障性質、測試電力電纜埋設路徑、埋設深度及故障點精確位置。
l 電纜故障降阻、燒弧，滿足長時間運行
l 電纜外護套故障測試
l 死接地故障的跨步電壓法測試
五、產品性能指標：
² 故障預定位測試方法：低壓脈沖法，高壓沖閃法，弧反射法、跨步電壓法任意定制，高低壓電纜測試通用
² 具有電纜耐壓測試功能
² 具有高阻故障燒穿功能
² 具有故障性質判斷功能
² 具有外護套、護層故障測試功能
² 具有接地故障定位功能
² 具有架空電纜短路或碰地故障測試功能
² 具有金屬管線探測功能
² 具有管道防腐層檢測功能
² 具有光纜路由探測功能
² 后續可升級增加新功能，未來可無限配置功能更強大
² 操作系統：WIN10
² 顯示方式：大屏幕電容觸摸屏
² 操作方式：全天候觸摸屏
² 存儲：固態硬盤
² 采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz，450 MHz（自適應脈寬）
² 測試最長電纜：100km
² 測試最短電纜(盲區)：無盲區
² 自動測距、一鍵測距功能
² 低壓脈沖多相對比功能
² 路徑發射短路保護，跨步電壓可測試任意阻值漏電故障
² 路徑尋測誤差20cm之內，精確定位精度20cm以內
² 最大探測深度10米
² 高壓測試具有周期和單次放電功能，時間可調
² 內置大容量脈沖電容，關機后高壓自動放電，安全方便
² 路徑接收與聲磁同步故障定位實現一體化。
² 十級高亮LED強度指示，簡單直觀清晰，與蜂鳴提示音及耳機聽音結合達到快速精確定位。
² 聲磁同步定點。
² 獨有的數字信號處理技術，在極短時間內準確接收瞬時聲場強度，然后穩定顯示，減少測試人員的疲勞感。
² 磁信號接收精準，充分利用沿線磁信號做故障點導向信號，放電實時顯示，提高故障定點效率。
² 高抗干擾性，能有效排除環境噪聲的干擾。
² 高靈敏度，可多檔位調節，適合各種環境下測試。
² 極低功耗，單節9V堿性干電池可用4-5小時。
² 高壓放電同時可以粗測電纜路徑，提高了故障定點效率。
² 配套的定點傳感器具有低噪聲、高靈敏度、防水特性。
² 聲磁同步精確定點誤差：±0.2m
² 具有故障區域判斷功能，現場無需拆除負載，可以快速確定故障點初步位置，大大提高測試效率。
² 現場無需電源，設備自帶電源，解決了現場無電源而導致無法測試的情況。
² 跨步電壓測試過程無需施加高壓，全程實現無損檢測，無需分析波形。
² 路徑信號及故障信號同時發射，便于同步接收。
² 故障探測器具有故障箭頭指示方向，測試一目了然，簡單方便。
² 故障定位儀突破傳統的“A字架”設計，可以實現靈活組裝，外觀簡潔大方，裝箱攜帶方便。
² 一人可同步完成路徑查找、精確定位、埋設深度等測試。
² 不受測試條件限制，水泥地面、綠化帶等土壤地面均可使用。
² 供電方式：內置大容量電池及220V交流電源
² 待機時間：連續使用4小時左右
² 遠程服務支持：4G無線上網
² 工作環境溫度：-35℃～+45℃；相對濕度：RH≤85%（25℃）；海拔高度2000米。
² 外形尺寸：580mm X 540mm X 900mm
² 重量：40KG
|
| |
|
|
