一、產品概 述

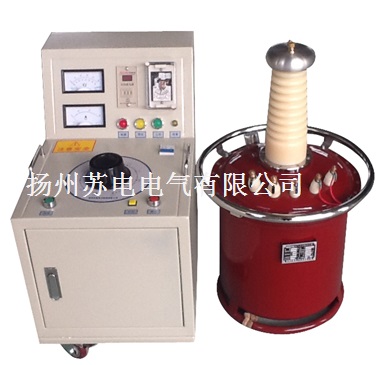

SDSB（Q）-10KVA/100KV氣體試驗變壓器是電能相關設備檢測及預防性試驗的必要設備。隨著我國電力工業的塊速發展，對試驗變壓器容量和電壓等級的要求也越來越大、越高，而傳統的油浸式試驗變壓器，無論在體積、重量還是性能上都越來越難以能滿足經常移動的現場工作的要求。
氣體試驗變壓器是引進新型絕緣介質六氟化硫氣體材料，采用全新生產工藝加工制作的新一代試驗變壓器。由于六氟化硫氣體優良的絕緣、滅弧以及不燃性，使得SDSB(Q)系列試驗變壓器的可靠性、安全性和現場實用性能大幅提高。
氣體試驗變壓器 是我公司（廠）于1992年與武高所技術合作，研制、生產推出的充氣式輕型試驗變壓器的一個系列產品。該系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了30％－60％（視輸出電壓和容量等級而定），而且無油污染。單臺試驗變壓器的電壓等級可達300KV，串級最高可達500 KV輸出電壓。
特別適用于試驗現場工作和頻繁變換工作場地的工作條件下使用。
三、產品結構
1、SDSB系列產品 采用優質冷軋30Q－130取向硅鋼片，疊成多級圓柱框形鐵芯；高壓塔式線圈是在特制的高強度絕緣筒上用QZ型導線直接連續繞制而成；外殼是無縫焊制鋼瓶，尺寸適形，美觀大方；內充新型絕緣介質SF６氣體。
2、SDSB（JZ）產品（交直流） 與SD產品的不同在于高壓套管內高壓整流硅堆與短路桿的巧妙配合，插入和抽出可變換變壓器是工頻高壓交流輸出還是高壓直流輸出。
3、SDSB（C）產品 與SDSB(Q)產品的不同在于套管內結構。
4、SDSB（W）產品 是在普通變壓器的基礎上，加上特殊的電氣結構及精細的制作工藝，使得此類變壓器局放量很�。ā�5PC），有利于用局放儀在高電壓狀態下判別其它被試品（如GIS、CVT、電纜附件、主變等）的局放量。
SDSB系列產品的設計構思、材質選擇以及工藝流程等都是全新的，其體積小、重量輕、外形美，各項技術指標達到<<JB3570－９８>>標準要求。
四、產品主要技術指標及參數
１、變壓器類
空載電流3～8％ 阻抗電壓3～8％
２、SDKZ－系列規格及運行時間
五、工作原理
外部電源接入控制臺（箱），控制臺（箱）設有過流自動脫扣，以及防止突發加壓的零位連鎖裝置，經自耦調壓器調節電壓后輸入變壓器初級繞組。根據電磁感應原理，在變壓器次級(高壓)繞組按其與初級繞組匝數之比，可獲得同等倍數的電壓幅值-----工頻高壓；此工頻高壓如果經高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的1.4倍。
六、產品工作環境要求
該氣體試驗變壓器在額定使用條件下，應滿足下列工作環境要求：
1、周圍環境溫度：－30℃～＋４０℃
2、空氣最大相對溫度：在作業環境溫度為２５℃條件下，其相對濕度不得超過８５％。
3、作業地點應選擇確保沒有能嚴重影響變壓器絕緣的氣體、蒸氣以及化學性積塵、污垢和其它爆炸性介質存在的場所。
4、試驗操作時，應確保變壓器輸入、輸出電壓是逐步升高與降低，并且應在輸出端串入足夠的保護電阻。切忌在高壓狀態下斷、合設備。
5、允許運行時間：在額定容量和額定電壓下，連續運行不得超過5Min，每次工作時間間隔為工作時間的5倍，以保證變壓器的充分散熱；在額定電壓和額定電流的50%工況條件下，允許連續運行1Hrs。
不同的規格可根據用戶的需求定制！
