一、產品概述
SDSB試驗變壓器是一種新型高壓測試設備，本系列產品采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。產品的整體結構緊湊，通用性強，使用攜帶方便，適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所必備的試驗儀器。
SDSB系列輕型高壓試驗變壓器除了可于交流工頻耐壓試驗，如果配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，便可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。
二、產品工作原理
SDSB試驗變壓器為單相變壓器，聯結組標號II。單臺高壓試驗變壓器的工作過程，用交流220V（10KVA（含10KVA）以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
三、產品技術指示
1、使用環境條件
環境溫度不高于+45℃、不低于—20℃；
空氣相對濕度不大于90%；
海拔高度不超過2000米；
2、工作電壓
電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選�。�
四、產品技術參數:
額定容量：5KVA
高壓輸出電壓：AC:50KV ,DC:70KV 高壓輸出電流：100mA
輸入電壓：0-200V
輸入電流：25A

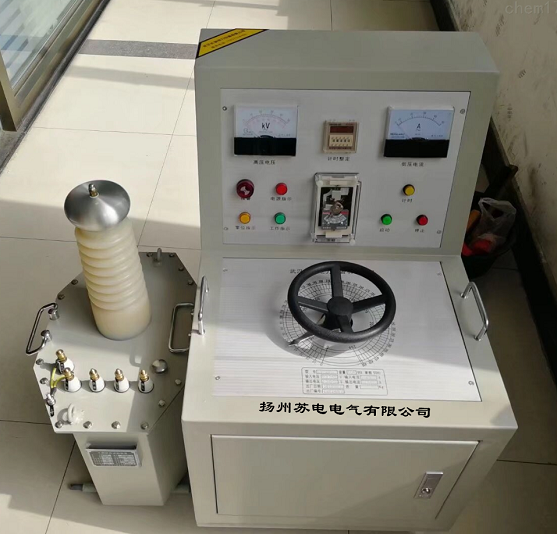

SDKZ-5KVA/220V（操作箱）
額定容量：5KVA
輸入電壓：220V 50HZ ±10%
輸出電壓：0-230連續可調
輸出電流：25A
儀表電壓：100V
儀表指示：AC50KV DC70KV
儀表電流：0-25A
本控制箱（臺）具有零位保護、過流調節、過流保護、時間調節、時間報警等功能。
不同的規格和根據用戶的需求定制！
|
