一、產品概述：
SDBB-183變壓器變比測試儀根據IEC及國家有關規定，變壓器生產過程中的半成品和成品以及新安裝和檢修后的變壓器在投運前必須進行變壓器變比測試。在《電力設備交接和預防通過對性試驗規程》中也要求對運行的變壓器定期進行變比的測定。通過對變壓器變比的測試，可以檢查變壓器的繞組、分接開關的狀況,判斷變壓器是否存在線圈短路、連接錯誤、匝間短路等缺陷，從而保證設備的安全使用。

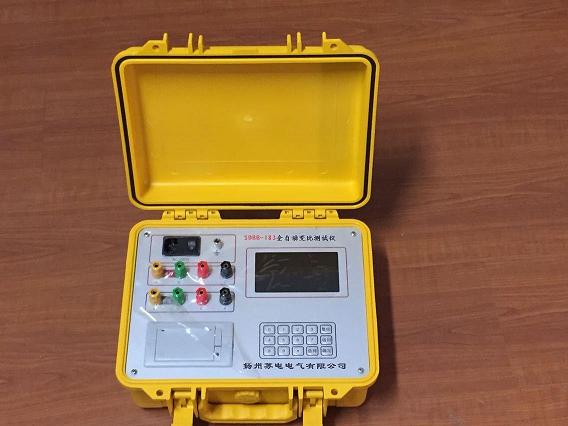

本公司研制生產的SDBB-183變壓器變比組別測試儀采用32位ARM內核作為處理的核心，對整機進行控制。實現了單相或三相變壓器的變比測量的一次完成。儀器的操作全部用中文菜單顯示，簡單直觀。測試結果準確可靠，并且能夠存儲和打印測試結果�？垢蓴_能力強。能夠滿足各種大中小型變壓器變比測試的需要。
二、產品別稱：
變壓器變比組別測試儀、變壓器變比測試儀、變比測試儀、三相變壓器變比測試儀、變壓器變比全自動測試儀、全自動變壓器變比測試儀、變壓器變比組別測量儀、變壓器變比測量儀、變壓器變比全自動測量儀.
二、產品安全措施：
1、使用SDBB-183變壓器變比組別測試儀前一定要認真閱讀本手冊。
2、SDBB-183變壓器變比組別測試儀的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、在測試過程中，禁止移動測試夾和供電線路。
三、性能特點及技術指標：
1.主要技術指標和使用條件見下表
儀器參數技術指標儀器參數技術指標
測量范圍0.9～10000輸出電壓AC220V
儀器電源AC220V±10%、
(50±1)Hz測量精度0.9～2000
為±(0.2%±3個字)
2000～10000
為±(0.5%±3個字)
儀器重量4Kg工作溫度-10℃～40℃
外形尺寸345 mm×245 mm×225 mm環境濕度＜80%RH無結露
2 .性能特點
1測試速度快 ，精度高，重復性好。
2具有PT,Ζ形聯接變壓器測試功能。
3可自動測試組別方式，變比和組別號。
4輸入額定參數后，一次啟動可自動測量繞組變比值并計算變比誤差、分接點位置、分接值等參數。
5保護功能完善，高低壓反接的保護功能，變壓器匝間短路保護功能。
6可自動存儲測量結果，本儀器內置不掉電存儲器和微型打印機，可打印全部數據。
7大液晶中文顯示菜單，操作直觀方便。
8儀器小巧輕便，適合野外操作。
9最高可測量具有99個分接位的變壓器。
|
